Verblüffend ähnlich

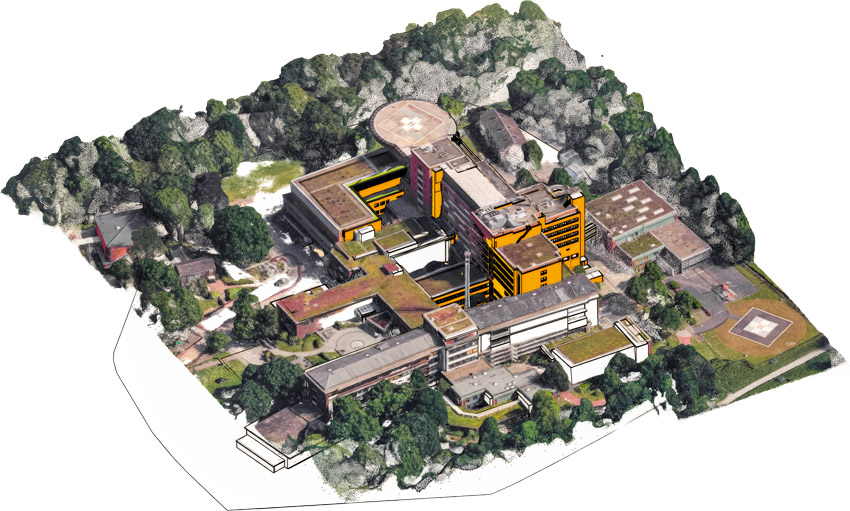

Im grünen Herzen des Ruhrpotts steht unübersehbar das große, weit über die Region bekannte BG Klinikum Duisburg. Planende Ingenieure und Verantwortliche vor Ort sehen es jetzt sogar doppelt: METRION erstellte ein präzise vermessenes 3D-Modell des Krankenhauskomplexes, das künftig als Basis für Sanierungs- und Energieeffizienzmaßnahmen dienen soll.

Das 1957 gegründete BG Klinikum ist spezialisiert auf die Akutversorgung und Rehabilitation von Unfallopfern und berufserkrankten Menschen. Auf über 72 Hektar umfasst der Krankenhauskomplex in direkter Nähe zum Naturschutzgebiet Sechs-Seen-Platte eine Nutzfläche von über 50.000 Quadratmetern.

2023 unterzog sich das Klinikum einem wichtigen Check-up – und begab sich für eine Energieberatung in die professionellen Hände von M&P (siehe dazu auch den Artikel: „Therapiekonzept. M&P Energieberatung für das BG Klinikum in Duisburg“ im M&P Magazin 2024).

Vom Energiekonzept zum digitalen Zwilling

Im Rahmen der Beratung empfahlen unsere Experten auch einen 3D-Scan des Gebäudekomplexes, um energetische Schwachstellen möglichst hochgenau erfassen und bewerten zu können.
„Die Modellierung kann unter anderem dazu dienen, Heiz- und Kühllasten zu berechnen oder den Bedarf an Wärmedämmung zu bestimmen – der digitale Zwilling bildet auch Fenster- und Türöffnungen ab. Und wir können je nach Sonneneinstrahlung beurteilen, wo sich Photovoltaik auf dem Dach lohnt oder wo zusätzlicher Sonnenschutz notwendig ist, damit sich die Wärme im Inneren nicht staut. Das Erkenntnispotenzial des dreidimensionalen Klinikmodells ist enorm“, erklärt M&P Experte Martin.

Präzision unter laufendem Klinikbetrieb

Die Klinikverantwortlichen läuteten 2024 die nächsten Behandlungsschritte ein: Sie beauftragten METRION, ein Joint Venture zwischen M&P und bgis Kreative Ingenieure, einen digitalen Zwilling der Liegenschaft zu erstellen.

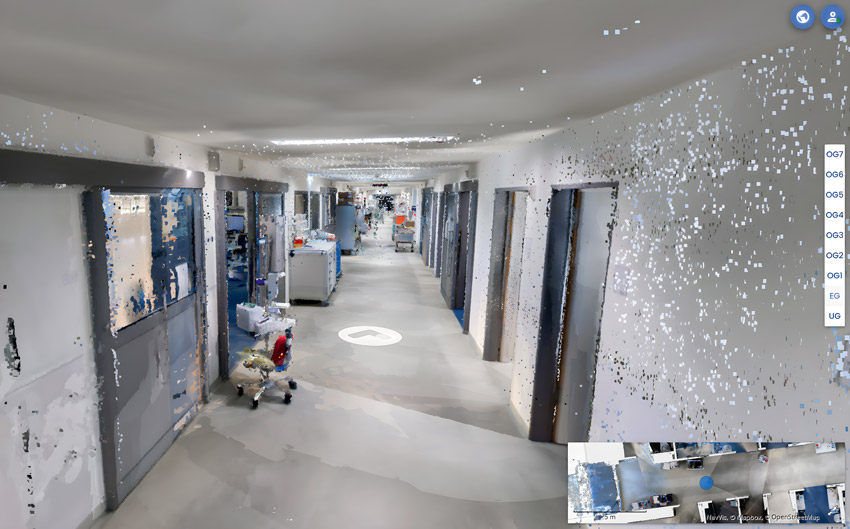

Mittels 3D-Laserscanning wurden mehrere Gebäude auf dem Klinikgelände erfasst. Unterschieden wurde dabei zwischen einem „leichten“ Scan zur Aufnahme aller Fassaden und Dachflächen sowie einem „detaillierten“ Scan für die beiden größten Baukörper. Dieser umfasste etwa die Innenräume, Technikbereiche sowie Patientenzimmer und ggf. offene Zwischendecken.

Besonders herausfordernd war die Planung der Scanprozesse in sensiblen Klinikbereichen.
„Das Klinikum ist ja kein gewöhnliches Gebäude – wir haben Notaufnahmen, OPs, Aufwachräume, sterile Bereiche und belegte Patientenzimmer. Die konnten wir nicht einfach räumen, um sie zu scannen“, berichtet Martin.
Die Lösung unserer Digitalisierungsprofis: Leere Patientenzimmer wurden erfasst und alle nicht begehbaren Räume auf Grundlage des vorhandenen 2D-Grundrisses entsprechend im Modell abgebildet. Auch die Intensivstation ließ sich nach sorgfältiger Prüfung der architektonischen Gegebenheiten auf Basis von Bestandsgrundrissen einfügen.

Datenbasis für die Energiezukunft

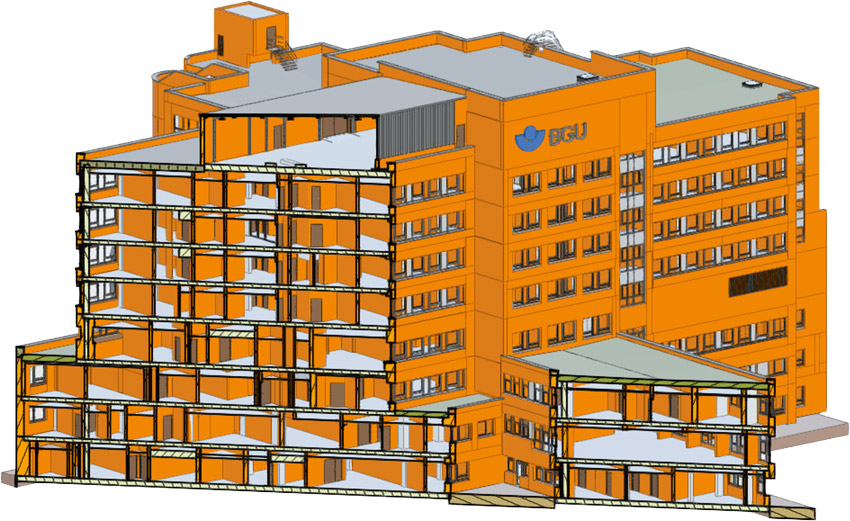

Auf Basis der erzeugten Punktwolken und vorhandener Bestandsunterlagen wurde die Architektur (KG 300) in Autodesk Revit modelliert. Ergänzend dazu planten unsere Experten auch einen Drohnenflug zur Aufnahme von Dach- und Außenbereichen ein. Als weiteres Anschauungsmaterial dient zudem eine Google-Earth-Überlagerung, auf der auch nebenliegende Gebäude und die unmittelbare Landschaftsarchitektur zu sehen sind.

Dem Datenschutz wurde beim Scanning höchste Aufmerksamkeit gewidmet: Personen, die sich während der Erfassung in Fluren oder Gemeinschaftsbereichen bewegten, wurden im Anschluss automatisiert mittels KI verpixelt. Sämtliche gescannten Bauteile erhielten zudem für die Energieplanung relevante Attribute, darunter auch U-Werte (Wärmedurchgangskoeffizienten).

Gemeinsam digital vorausgedacht

So entstand ein präzises digitales Abbild des BG Klinikums Duisburg, das künftig als zentrale Datengrundlage für Bau-, Sanierungs- und Energiemaßnahmen dient. Dieser digitale Zwilling wäre in seiner Qualität und Tiefe ohne die enge, lösungsorientierte Zusammenarbeit zwischen den M&P Experten und dem Klinikum nicht möglich gewesen – ein gemeinsames Projekt, in dem technische Expertise und klinischer Alltag nahtlos zusammenfanden.

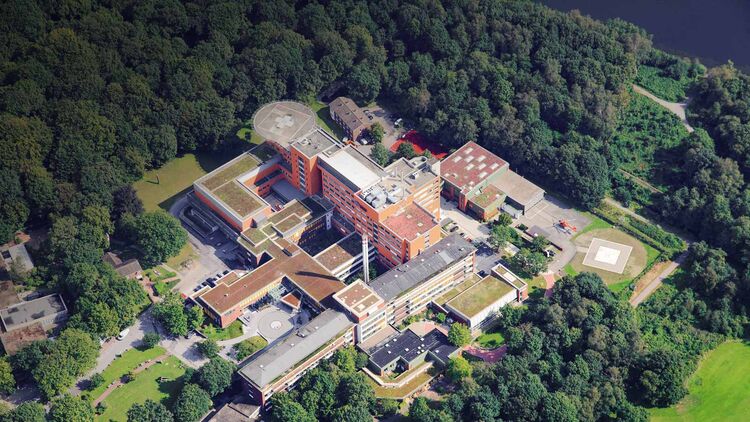

Therapiekonzept
